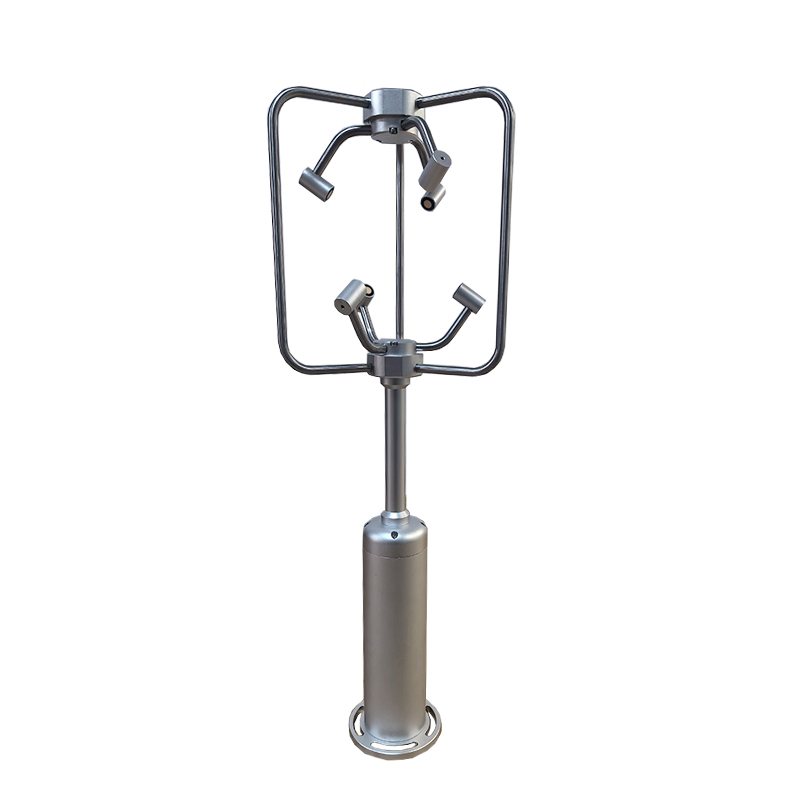

鋁合金款三維風速儀產品介紹

鋁合金款三維風速儀采用先進的超聲波測量技術，獨特的結構設計，大大減小了風阻的影響，提升了測量的精度。全金屬材質，沒有任何移動部件，堅固耐用，可以同時測量水平和垂直方向的風向，X/Y/Z軸風速(即U、V、W矢量輸出)。適應在各種環境下，全天候的運行，為各領域的氣象監測提供可靠數據。廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。

鋁合金款三維風速儀工作原理

三對超聲波換能器的距離固定，控制換能器收發電路實現多對換能器依次發出超聲波和接收超聲波，測量超聲波在順風和逆風中的飛行時間，通過風速與飛行時間的關系得到3個方向上的風速分量，由矢量合成原理得出總的風速值。根據水平面內的風速分量求出水平風向，垂直風速分量求出垂直風向。

鋁合金款三維風速儀技術參數

供電電壓	DC 9-24V
信號輸出	RS485
通訊協議	標準MODBUS協議
波特率	9600bps
平均功耗	2W
工作溫度	-40-80℃
工作濕度	0-100%RH
防護等級	IP66
監測要素	合成風速、水平風向、垂直風向、X/Y/Z軸矢量風速

要素	量程	精度	分辨率
合成風速	0～60m/s	±(0.5+3%FS)	0.01m/s
水平風向	0～359°	±3°	1°
垂直風向	-90～90°	±3°	1°
X軸風速	-60～60m/s	±(0.5+3%FS)	0.01m/s
Y軸風速	-60～60m/s	±(0.5+3%FS)	0.01m/s
Z軸風速	-60～60m/s	±(0.5+3%FS)	0.01m/s
